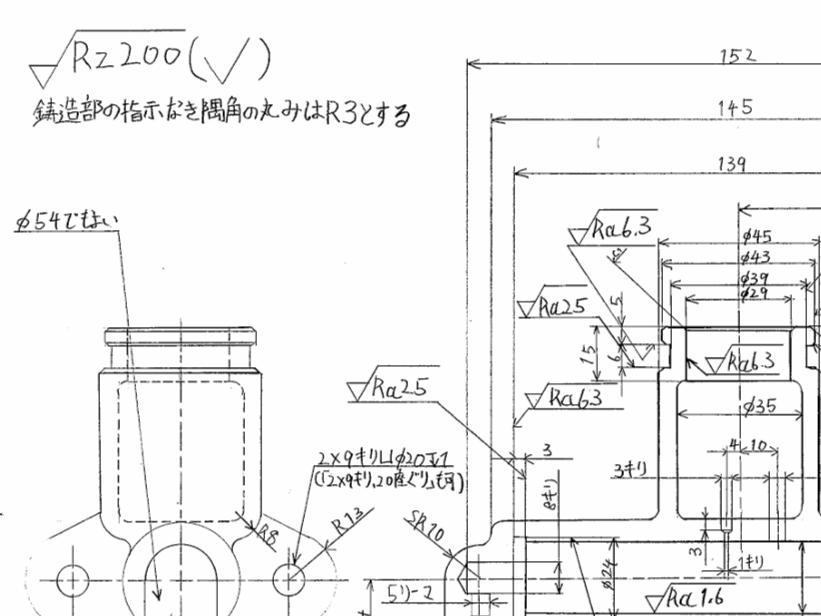

本日の研修では組立図面から形状と寸法の抜き出し作業を行いました。元の組立図から1つの部品の形状を抜き出し、さらに寸法を記入していく作業のことで、断面になっている部分や隠れて見えない部分を自分で想像しながら書かなければなりません。そのため、この作業では想像力やその物の知識がないと書くことが難しいです。私はまだ形状を想像する能力が弱いため難しい作業でしたが、時間をかけ1つ1つ描くことで特に目立ったミスもなく無事に描き上げることができました。しかし時間がかかってしまっていたので、今後は早く図面を作成できるように精進していきたいです。
