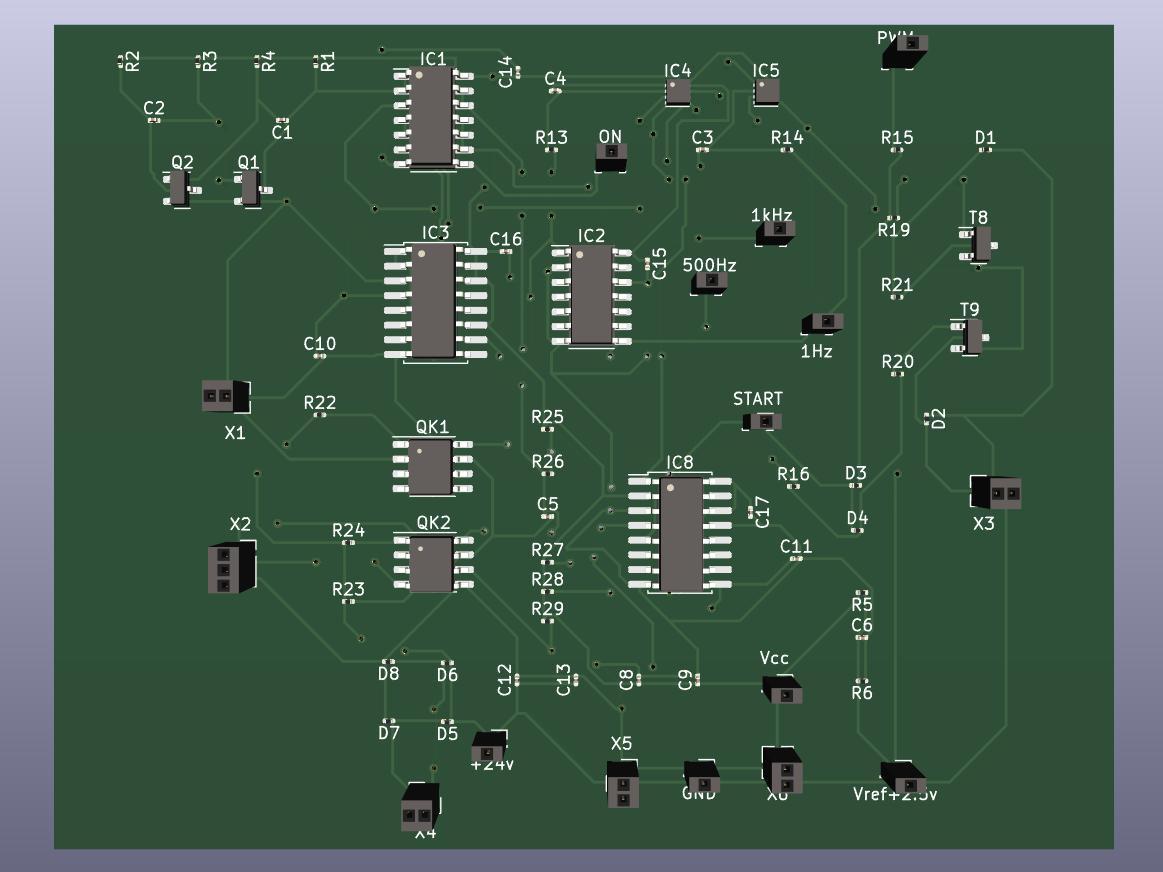

今回の研修ではCADを用いて回路図・配置図・3Dモデルの作成を行いました。初心者でも扱いやすい基板設計用のCADで、操作方法も分かりやすかったため、回路図の作成まではスムーズに進めることができました。しかし、配置図や3Dモデルの作成ではいくつかの課題が発生しました。配置図の作成時には、配線のことを考慮せずに部品を配置してしまったため、スペースが不均一になったり、配線が複雑になってしまいました。また、配置図から3Dモデルへ変換する際には、設定していたフットプリントに対応する3Dモデルが存在していなかったため、3Dモデルが存在するフットプリントを探す必要がありました。
これらの経験から、作業中や作業後の確認作業を怠らず、都度チェックを行うことの重要性を改めて認識しました。今後は、より正確で効率的な設計ができるよう、確認作業を意識して取り組んでいきたいと思います。
U.S.(電気電子系研修生)
