空気圧シリンダの製図

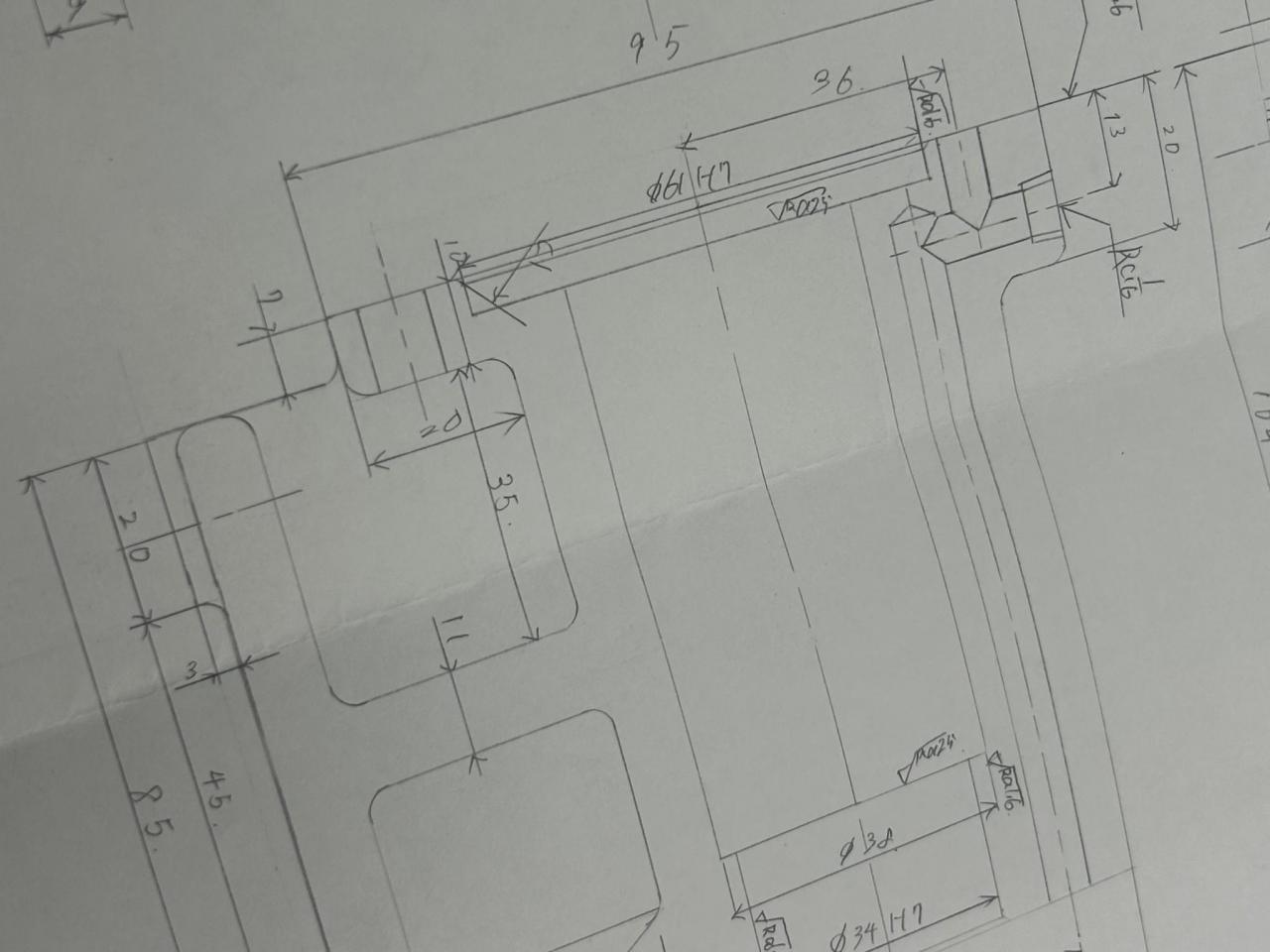

本日は、空気圧シリンダの手書き製図に取り組みました。元図の組立図から部品の形状や寸法を抜き出して図面にするまでを「3時間以内に完成させる」という目標を立てて作業を進めました。結果として、無事に3時間以内で図面を仕上げることができました。
今回の製図で工夫した点は、時間配分を意識して作業を進めたことと、加工を意識した寸法記入を心がけたことです。作業時間を意識することで余裕を持って進めることができ、寸法の記入漏れも防ぐことができました。今後は、より複雑な図面にも挑戦しながら、製図技術の向上を目指していきたいと考えています。
S.H(機械系研修生)
