等角図と想像

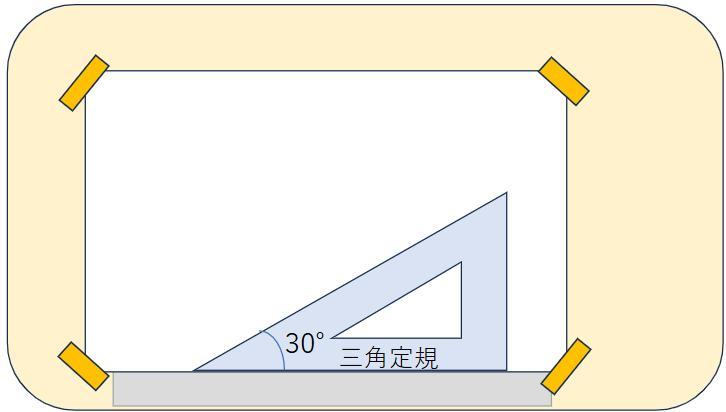

今週は「等角図」を描く作業に取り組みました。その中で、私なりに確立した描きやすい方法と、全体図を想像するコツをご紹介します。まず「等角図」とは、横の線が左右それぞれ水平から30°ずれており奥行方向を表す形状を斜め上から見たように示す立体図のことです。今回、この図面を描く際に活用した方法は「三角定規を使う」というものです。30°の角度を持つ三角定規を使うことで、きれいで正確な線を描くことができます。また、立体図を描く際には、全体図を頭の中でイメージする必要があります。そのコツとして、「共通する頂点や線をチェックする」ことを学びました。こうすることで、どの部分がつながっているのかが分かり、より描きやすくなります。
私は常に「できないことへの対策」を考えており、今回の方法もその考えから生まれたものです。自分で考え、成長できるこの状況をとても嬉しく思っています。これからも、悩んだときはまず自分で考え、解決策を出し続けていきたいです。
Y.U(機械系研修生)
